1 項目需求

1.1 項目基本情況及需求

油田重點危險站庫大多處于沒有人煙的戈壁深處，安全任務非常重，目前常用的安保措施是在站庫的圍墻四周安裝常規視頻監控及紅外對射裝置，由于安裝的距離緊鄰站區圍墻，當攝像機發現非法入侵人員時，安保人員無法及時做出有效的處理。有些油田在進入重點站庫的主干道設立執勤點，費錢費力費人，不能很好的達到效果。

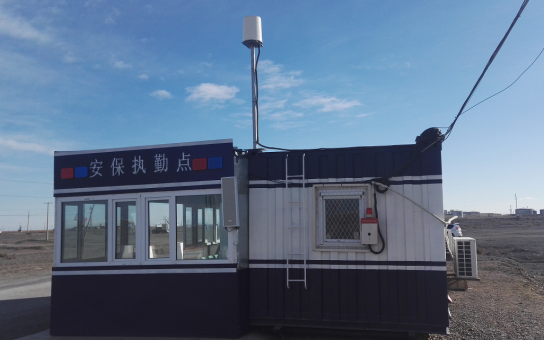

某油田值勤點使用我公司雷達

1.2 雷達預警系統經濟性

某油田重點安保注輸站周圍情況

油田重點安保站庫大多地處荒漠戈壁，周圍人煙稀少，站區四周復雜，路口較多，如果完全按照布置傳統攝像機，可能要達到近百臺，并且無法達到1.5km內提前主動預警的效果。雷達預警系統，利用2臺攝像機配合雷達即可達到一般站庫的安保需求。因此，在經濟性上雷達預警系統更有優勢，同時，效果也更佳。

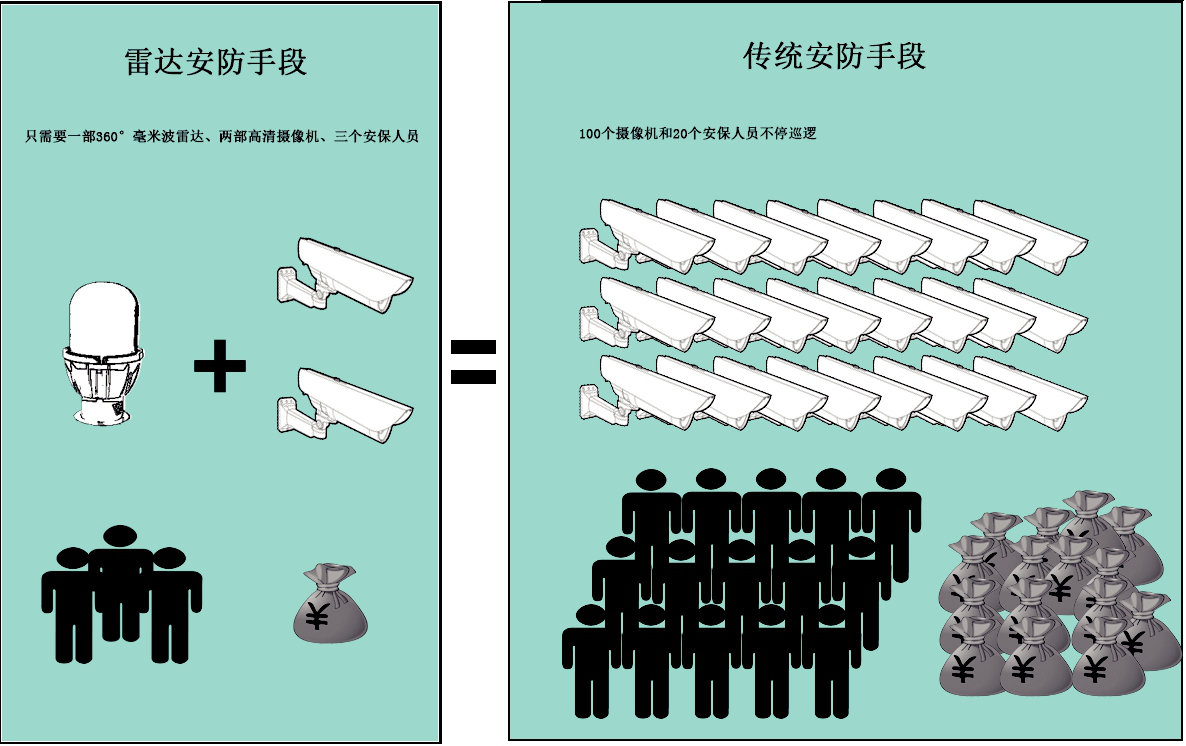

經濟性對比示意圖

2 方案設計

采用兩臺雷達即可無縫覆蓋整個重點站庫周邊區域。如下圖所示，紅色區域A和橙色區域B為雷達輻射范圍。站庫處于A、B兩套系統的交集中，周圍形成一個有效掃描區域，把站區完全包含在內，任何想要靠近站區的人員、車輛都會被雷達發現。雷達從附近采油站引取，就近接入油田局域網。

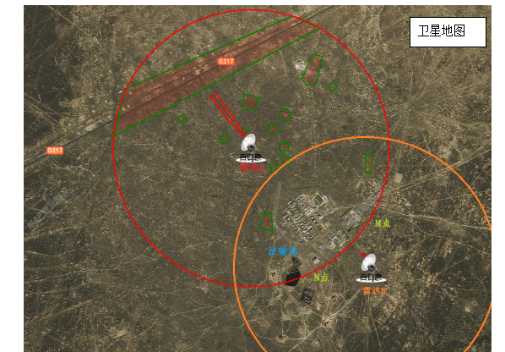

兩臺雷達區域覆蓋圖

3 設備相關信息

3.1周界雷達

1）型號：GES-J360-1.5

3）雷達工作體制：全相參線性調頻連續波雷達

4）最大有效覆蓋區域

人（RCS=0.5 m2）：≥1000m

車（RCS=10 m2）：≥1500m

5）目標徑向探測速度：3km/h~120km/h

6）近距離盲區：≤20m

7）測量分辨力

方位角測量分辨力：15°（設計保證）

測距分辨力：≤15m（設計保證）

8)測量精度

方位角測量精度：≤7°（設計保證）

測距精度：≤3m（設計保證）

9)天線波束工作模式

a．方位：360°連續掃描或任意扇形掃描，掃描速度：24~96°/s；

b．俯仰：不可調。

10)天線參數:天線增益：≥23dB（設計保證）

11)波束寬度：方位≤7±0.5°，俯仰≤10±0.5°（設計保證）。

12)脈沖峰值發射功率:≤5W（設計保證）

13)外部通信接口:以太網接口

14)供電:直流24V（23～27V）供電，平均功耗小于35W，開機瞬時電流小于1.5A。

15)適用范圍：

a、野外重點站庫、設施、人員值班場所院墻外周界安防，對一公里內侵入目標及時發現、報警。

b、對遠程預警雷達輻射范圍中，被山包、樹木、建筑物遮擋的死角進行補充。

3.2 高清一體化PTZ攝像機

1）型號：IDS-2DY9253IAXA(B),

2）機芯功能：

l 焦距f=6.7~350mm，53倍光學變倍，12倍數字變倍

l 支持超低照度，0.02Lux/F1.6(彩色)，0.002Lux/F1.6(黑白)，0 Lux with IR

l 激光距離1000m

3）云臺功能

l 水平方向360°連續旋轉，垂直方向-90°（向下）～40°（上仰）,無監視盲區

l 水平預置點速度最高可達100°/s,垂直預置點速度最高可達40°/s

l 支持300個預置位,并具有預置點視頻凍結功能

4）補光方式：夜間補光：紅外/激光

3.3 設備桿

一體式雷達專用設備桿，一體式攝像機專用設備桿（提供圖紙設計）。

3.4軟件

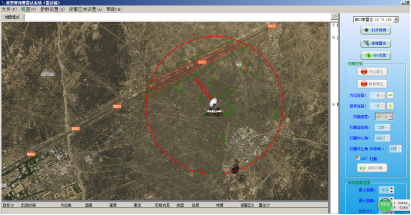

使用格恩賽公司雷達專用監控軟件。

3.5 網絡傳輸

使用光纖，就地接入油田局域網。

4工程建成后效果

雷達預警系統項目實施后預計可以達到如下效果：

1）、對一切進入站庫安保區域的人員、車輛等提前做到預警。

2）、在重點警界區域內，對闖入目標迅速發現、判別、定位、跟蹤和動態監控，同時獲取動態影像。

3）、將目標位置、方向、速度、圖像、視頻合成在監控界面中顯示。便于值班人員判別信息。

4）、只需少數人員即可對站庫乃至附近井區、路口進行廣域防護、監視。

5）、多客戶端查看，方便不同崗位、不同權限人員進行多地點操作，查詢。

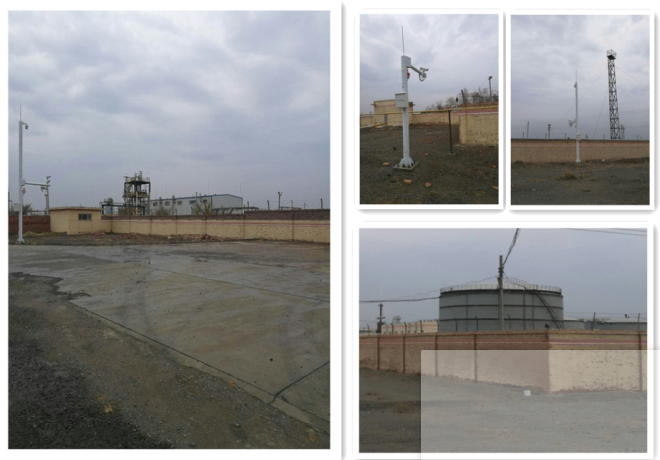

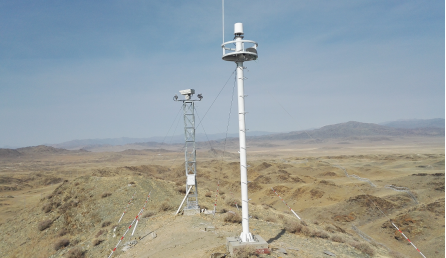

正在安裝使用雷達安防圖
